Амперметр — это прибор для измерения силы тока в электрических цепях. Он используется для контроля нагрузки, диагностики оборудования и оценки рабочего состояния потребителей. Устройство включается последовательно в цепь и отображает значение протекающего тока в амперах. В зависимости от области применения амперметры могут использоваться как в бытовых установках, так и в промышленном оборудовании, распределительных щитах и системах управления.
Для получения достоверных результатов измерений важно обеспечить правильный выбор амперметра по диапазону, точности и типу тока (постоянный или переменный). В цепях с большими токами приборы подключаются через трансформаторы тока.
Принцип работы
Работа амперметра основана на взаимодействии магнитного поля электрического тока с подвижной системой. Наиболее распространённые модели используют электромагнитную или магнитоэлектрическую систему. В первом случае измеряемый ток создаёт магнитное поле, воздействующее на подвижную катушку или якорь, отклоняющий стрелку. Во втором — используется постоянный магнит и катушка, через которую протекает ток, вызывая вращение подвижной части и перемещение указателя.
Момент отклонения уравновешивается возвратной пружиной. Значение тока определяется по шкале прибора. Конструкция обеспечивает прямую зависимость угла отклонения от величины тока, проходящего через измерительную часть.
Устройство амперметра
Аналоговый амперметр состоит из следующих основных компонентов: измерительного механизма, шкалы с делениями, стрелочного указателя, токоведущих контактов и корпуса. Измерительный механизм может быть выполнен на основе подвижной катушки или подвижного железа. Материалы подбираются с учётом термостабильности и устойчивости к механическим воздействиям.
Модели с подвижным железом универсальны и применяются как для постоянного, так и для переменного тока. Магнитоэлектрические модели обладают большей точностью, но работают только в цепях постоянного тока или переменного с выпрямлением. Корпус амперметра, как правило, выполнен из ударопрочного пластика и рассчитан на установку в щиты или панели.
Для работы в цепях с высоким током амперметры оснащаются трансформаторными входами. Это позволяет подключать приборы к вторичной обмотке трансформатора тока с номиналом 5 А, снижая нагрузку и обеспечивая безопасность.
Области применения

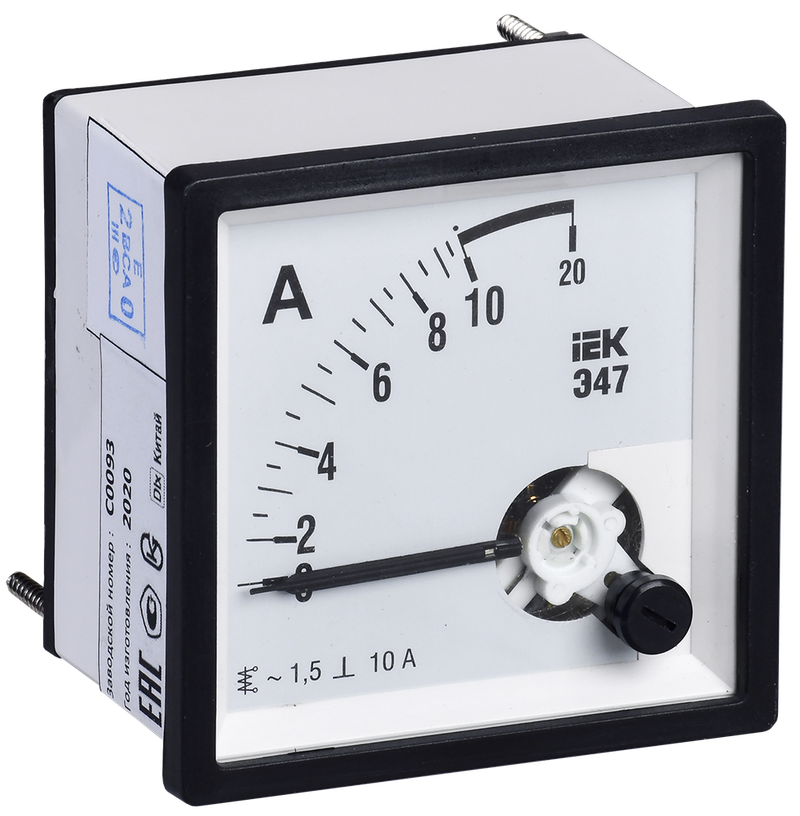

Амперметры аналоговые Э47 используются во всех сегментах электроснабжения и электропривода. В энергетике приборы устанавливаются в распределительных устройствах для контроля токовых нагрузок по фазам. В промышленности — в шкафах управления электродвигателями и на силовых щитах для мониторинга рабочих параметров. В системах автоматики и лабораторной аппаратуре амперметры необходимы для точного контроля режимов работы.
Также приборы применяются в системах учёта электроэнергии, системах АСУТП, щитах управления насосными и вентиляционными установками. Возможность визуального контроля позволяет оперативно реагировать на отклонения и аварийные режимы. Благодаря стабильной конструкции и отсутствию электроники, аналоговые модели устойчивы к помехам и внешним воздействиям.
Технические параметры
Основные характеристики амперметров включают диапазон измерений, номинальный ток, класс точности и способ монтажа. Диапазон измерения указывается в амперах и может варьироваться от единиц до сотен ампер в зависимости от конструкции. Класс точности определяет допустимую погрешность показаний, и для большинства моделей он составляет 1.5 или 2.5.
Устройства могут быть предназначены для щитового монтажа (панельные) или для установки в защитные корпуса. Подключение осуществляется через винтовые клеммы. Некоторые модели дополнительно оснащаются шкалой с подсветкой или индикаторами зон перегрузки.
Материалы изготовления соответствуют требованиям по термостойкости, электробезопасности и устойчивости к вибрациям. Амперметры рассчитаны на длительную эксплуатацию без корректировки и подходят для работы в широком диапазоне температур и влажности.
