Сбои измерений, ложные срабатывания и дрожание аналогового сигнала нередко появляются после вполне исправного монтажа. Причина может скрываться не в датчике или контроллере, а в том, как питание взаимодействует с проводкой, заземлением и соседними нагрузками.
Как отличить электромагнитные помехи от неисправности оборудования

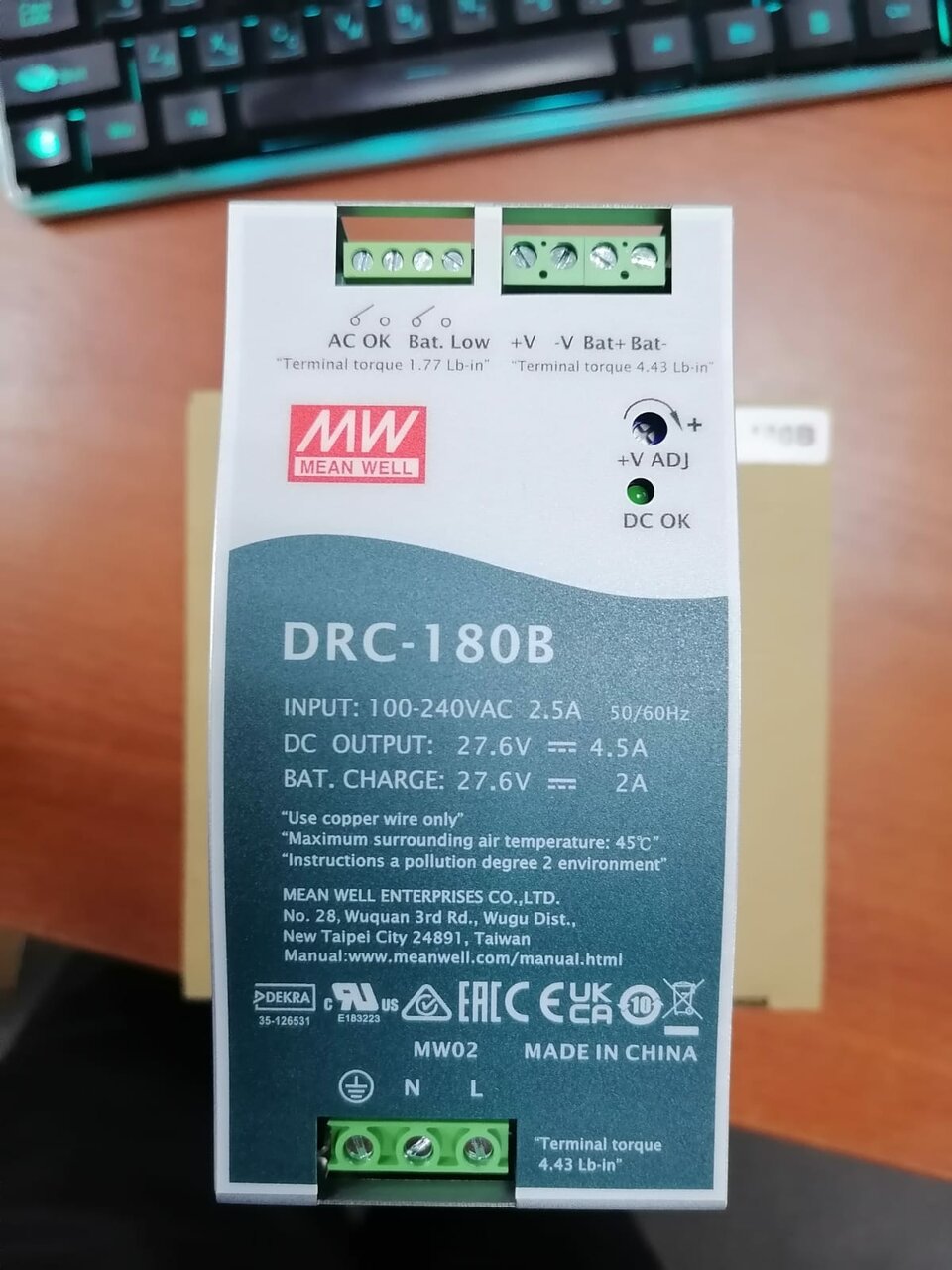

Если в спецификации указан Минвел блок питания, это ещё не исключает влияния внешней среды и ошибок подключения. Сначала важно отделить устойчивый дефект от помехи: неисправность обычно повторяется при одинаковых условиях, а наводка меняется при включении двигателя, реле, частотного преобразователя или мощного нагревателя.
Полезный признак — исчезновение сбоя при временном питании чувствительного узла от отдельного лабораторного источника.
Диагностику начинают не с замены компонентов, а с фиксации обстоятельств. Отмечают момент появления ошибки, состояние исполнительных механизмов, уровень нагрузки и частоту повторения события. Осциллограф показывает короткие выбросы, которые обычный мультиметр усредняет и потому не замечает.
Какие помехи возникают на входе и выходе импульсного источника
По проводам распространяются дифференциальные помехи между двумя жилами и синфазные помехи относительно земли. На входе их создают коммутация силовых ключей, импульсные токи выпрямителя и процессы в общей сети. На выходе заметны остаточные пульсации, высокочастотные выбросы и реакция стабилизатора на резкое изменение нагрузки.
Характер проблемы зависит от частоты и пути распространения. Низкочастотная просадка чаще связана с недостаточным сечением, длинной линией или общим проводником большой мощности, тогда как узкие игольчатые импульсы указывают на коммутационные процессы. Форма сигнала помогает отделить одну причину от другой. Для первичной оценки полезно разделить признаки:
-
медленное отклонение показаний при росте нагрузки связано прежде всего с падением напряжения;
-
одиночные ложные импульсы после переключения реле характерны для переходных процессов;
-
устойчивый шум на аналоговом канале часто поддерживается контуром земли или близкой силовой трассой;
-
сбои цифрового обмена могут возникать из-за синфазной помехи и неверного экранирования.
Как заземление и схема общего провода влияют на стабильность сигналов
Защитное заземление отводит ток повреждения и создаёт опорную точку для фильтрующих элементов, но оно не заменяет продуманную схему нулевого потенциала. Если ток катушки, привода и измерительного преобразователя течёт по одному участку общего провода, на его сопротивлении возникает напряжение. Для датчика эта добавка становится частью полезного сигнала и искажает результат.
В чувствительных системах применяют соединение общих проводников в выбранной точке или разводят силовую и измерительную земли до места объединения. Экран кабеля подключают с учётом частоты помехи и конструкции оборудования: универсального правила «только с одной стороны» для всех случаев нет. Ошибочно также соединять рабочий минус с PE в нескольких местах без анализа токовых путей, поскольку так образуются контуры.
Раздельная прокладка силовых и сигнальных цепей
Даже качественная аппаратура не компенсирует кабельный лоток, где провод датчика десятки метров идёт вплотную к линии двигателя. Чем больше площадь контура и скорость изменения тока в соседнем кабеле, тем сильнее наведённое напряжение. Пересечение под прямым углом обычно безопаснее длительного параллельного прохождения.
Внутри шкафа силовые цепи, выходы на катушки и низкоуровневые сигналы разводят по разным каналам. Запас длины не сворачивают кольцом рядом с преобразователем, а неиспользуемые жилы не оставляют подключёнными без назначения. Особенно опасно длительное параллельное прохождение разных цепей. Практическая компоновка строится вокруг нескольких правил:
-
увеличивать расстояние между источником помехи и чувствительной линией;
-
сокращать площадь петли прямого и обратного проводника;
-
использовать витую пару для цепей, где важна симметрия;
-
не прокладывать измерительные линии рядом с выходом частотного преобразователя;
-
размещать подавляющие элементы максимально близко к источнику выброса.
Фильтры, ферритовые элементы и локальная развязка нагрузки
Фильтр эффективен только тогда, когда соответствует спектру помехи и правильно установлен. Конденсатор, добавленный далеко от потребителя, может почти не влиять на короткий фронт, потому что индуктивность проводов отделяет его от нагрузки. Небольшая локальная ёмкость у электронной платы быстрее отдаёт ток при скачке потребления, а более крупный конденсатор поддерживает напряжение на длинном интервале.
Ферритовое кольцо или защёлка увеличивает сопротивление для высокочастотной составляющей, но не исправляет постоянную просадку. Диод на катушке подавляет выброс при отключении постоянного тока, однако замедляет отпускание реле; иногда вместо него применяют иной ограничитель.
Фильтр на входе источника устанавливают так, чтобы его «грязная» и «чистая» стороны не связывались близко проложенными проводами.
Последовательная диагностика системы в реальных режимах работы
Поиск ведут от воспроизводимого симптома к одному изменению за раз. Сначала проверяют напряжение непосредственно на клеммах чувствительного узла, затем сравнивают его с выходом источника и наблюдают момент включения тяжёлой нагрузки. После этого временно меняют трассу кабеля, отключают экран в контролируемой точке или ставят подавляющий элемент, фиксируя результат каждого шага.
Окончательное испытание проводят не на холостом ходу, а во всех режимах, которые раньше вызывали сбой. Одновременно включают приводы, переключают реле, запускают обмен данными и оценивают аналоговые каналы. Такой порядок позволяет устранить физическую причину помехи, а не замаскировать её случайной заменой исправного оборудования.
После ремонта полезно сохранить осциллограммы и схему изменённых соединений для повторной диагностики.
