Криостат представляет собой специализированное устройство, предназначенное для создания и поддержания экстремально низких температур в изолированной среде. Это оборудование широко применяется в научных исследованиях, медицине и промышленности, где требуется стабильное охлаждение объектов до значений, недостижимых обычными холодильными установками.
Принцип действия основан на использовании криогенных жидкостей или замкнутых холодильных циклов. Такой подход позволяет достигать температур ниже минус 150 градусов Цельсия, что открывает возможности для работы с уникальными свойствами материалов и биологических образцов.
Современный криостат оснащен сложными системами контроля и безопасности. Они обеспечивают не только необходимое охлаждение, но и точность поддержания температуры на заданном уровне в течение длительного времени. Это делает их незаменимыми в лабораторной практике и высокотехнологичном производстве.
Для задач, требующих длительного хранения образцов без подключения к электросети, оптимальным решением выступает заливной азотный криостат, обеспечивающий автономное охлаждение за счет испарения хладагента.

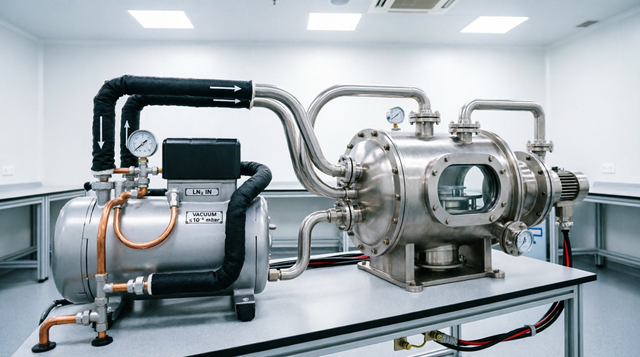

Принцип работы криостата и физика сверхнизких температур
Фундаментальная задача любого криостата заключается в создании условий, при которых теплопотери объекта минимизируются до критически низких значений. Физика этого процесса опирается на законы термодинамики и особенности фазовых переходов веществ при экстремальных условиях.
Термодинамические основы охлаждения
Для достижения целевых показателей устройство использует несколько физических механизмов одновременно:
- Испарение хладагента поглощает огромное количество энергии из окружающей среды;
- Вакуумная изоляция практически исключает конвективный и кондуктивный перенос тепла;
- Многослойные экраны отражают тепловое излучение обратно во внешнюю среду.
Ключевым параметром здесь является температура кипения рабочего вещества. Например, у жидкого азота она составляет около минус 196 градусов Цельсия, а у гелия — еще ниже. Именно эта характеристика определяет нижний предел охлаждения для конкретной установки.
Баланс теплопритоков и холодопроизводительности
Стабильность режима зависит от того, насколько эффективно конструкция криостата компенсирует неизбежные утечки энергии. Низкая температура поддерживается за счет обмена теплом с посторонним источником только в том случае, если мощность холодильной машины или запас хладагента превышают суммарный теплоприток через стенки, коммуникации и излучение.
В современных системах этот баланс контролируется автоматически. Датчики отслеживают малейшие отклонения, а регуляторы корректируют подачу хладагента или мощность компрессора, обеспечивая необходимую стабильность для проведения точных экспериментов или хранения чувствительных материалов.
Основные типы криостатов: гелиевые, азотные и замкнутые системы
Выбор конкретной модификации напрямую зависит от требуемого температурного диапазона и условий эксплуатации. Различают три основные категории оборудования, каждая из которых решает специфические задачи в области низких температур.
Азотные установки для умеренного холода
Эти агрегаты являются наиболее распространенными благодаря доступности хладагента и простоте обслуживания. Жидкий азот обеспечивает стабильное охлаждение до минус 196 градусов Цельсия, что покрывает потребности большинства биологических и медицинских применений.
- Низкая стоимость эксплуатации по сравнению с гелиевыми аналогами;
- Отсутствие необходимости в сложных компрессорных станциях;
- Возможность использования как в стационарных, так и в мобильных лабораториях.
Такой жидкостный криостат идеально подходит для хранения биоматериалов, охлаждения детекторов и проведения рутинных физических экспериментов, где не требуется сверхглубокое охлаждение.
Гелиевые системы для экстремальных режимов
Когда необходимы температуры ниже точки кипения азота, на смену приходят гелиевые решения. Гелий обладает самыми низкими температурами конденсации среди всех инертных газов, позволяя достигать значений вплоть до нескольких кельвинов.
Конструкции криостата этого типа значительно сложнее. Они требуют многоступенчатой изоляции и прецизионных систем контроля давления. Несмотря на высокую стоимость гелия и сложность заправки, альтернативы для квантовых исследований и сверхпроводящих магнитов практически не существует.
Замкнутые циклы без расхода хладагента
Современные криокулеры с замкнутым контуром устраняют главную проблему открытых систем — постоянный расход дорогостоящих газов. В них холод генерируется механическим способом с помощью поршневых или пульсационных трубок.
Ключевые преимущества такого подхода:
- Полная автономность и отсутствие необходимости регулярной дозаправки;
- Высокая точность поддержания температуры благодаря электронному управлению;
- Минимизация вибраций в современных моделях, что критично для чувствительных измерений.
Подобные устройства становятся стандартом там, где важна долгосрочная стабильность и снижение операционных расходов на обслуживание оборудования.
Ключевые компоненты конструкции: вакуумная изоляция и теплообменники
Эффективность любого криостата определяется не только мощностью холодильной машины, но и качеством инженерных решений, предотвращающих паразитный нагрев. Грамотно спроектированные узлы позволяют минимизировать потери энергии и обеспечить стабильность режима даже при значительной разнице потенциалов с окружающей средой.
Вакуумная оболочка как главный барьер
Основным элементом защиты является двойная стенка, между которой создан глубокий вакуум. Это решение практически полностью устраняет конвекцию и газовую теплопроводность, оставляя лишь излучение в качестве канала утечки тепла.
- Металлические сосуды Дьюара изготавливаются из нержавеющей стали или алюминиевых сплавов;
- Уровень разрежения контролируется специальными датчиками для своевременного выявления разгерметизации;
- Внешним контуром часто служат дополнительные защитные кожухи, предохраняющие хрупкую внутреннюю колбу от механических повреждений.
Для борьбы с радиационным переносом энергии пространство между стенками экранируют многослойной суперизоляцией. Тонкие металлические фольги с низкой излучательной способностью отражают инфракрасное излучение обратно, снижая теплоприток на порядки.
Теплообменники и системы регенерации
В замкнутых циклах критически важна эффективность рекуперации холода. Теплообменники здесь работают в режиме противотока, охлаждая входящий газ outgoing потоком уже отработавшего хладагента.
Качество этих узлов напрямую влияет на КПД всей установки:
- Пластинчатые и трубчатые радиаторы обеспечивают максимальную площадь контакта при минимальном гидравлическом сопротивлении;
- Материалы должны сохранять пластичность и прочность при криогенных температурах;
- Конструкция предусматривает компенсацию термических деформаций, возникающих при циклическом охлаждении и нагреве.
Именно баланс между изоляционными свойствами вакуумной полости и эффективностью теплообмена определяет, сможет ли оборудование работать длительное время без вмешательства оператора и перезаправки.
Области применения в медицине МРТ и криохирургии
Медицина является одной из ключевых сфер, где безотказная работа холодильного оборудования напрямую влияет на здоровье пациентов. Здесь используются специализированные установки, способные обеспечивать стабильный холод в условиях клинической эксплуатации.
Охлаждение сверхпроводящих магнитов томографов
Современные аппараты МРТ оснащены мощными электромагнитами, которые для создания однородного поля высокого качества должны находиться в состоянии сверхпроводимости. Достичь этого состояния можно только при температуре жидкого гелия, близкой к абсолютному нулю.
- Криостат служит герметичным сосудом, удерживающим хладагент вокруг катушек магнита;
- Вакуумная изоляция предотвращает быстрое испарение дорогостоящего газа;
- Системы рефрижерации позволяют значительно сократить расход гелия или вовсе отказаться от его регулярной дозаправки.
Надежность этого узла критична: внезапная потеря холода приводит к квенчу — аварийному переходу магнита в нормальное состояние, что требует сложной и дорогой процедуры восстановления.
Криохирургические инструменты и хранение биоматериалов
В хирургической практике локальное замораживание тканей используется для разрушения патологических образований. Компактные зонды, подающие жидкий азот или аргон непосредственно к объекту воздействия, позволяют проводить малоинвазивные операции с высокой точностью.
Помимо оперативных вмешательств, низкие температуры необходимы для консервации:
- Банки крови и стволовых клеток хранятся в специальных емкостях десятилетиями;
- Репродуктивные материалы сохраняют жизнеспособность благодаря контролируемому охлаждению;
- Транспортировка вакцин и чувствительных препаратов также требует соблюдения строгого температурного режима.
В медицинских учреждениях Москвы и других городов такие системы проходят строгую сертификацию, так как любые отклонения в работе могут повлечь за собой потерю уникальных биологических образцов или сбои в диагностике.
Использование криостатов в научных исследованиях и квантовых вычислениях
Фундаментальная наука и передовые технологии требуют условий, недостижимых в обычной лабораторной практике. Специализированное оборудование позволяет исследовать материю на квантовом уровне, где тепловые шумы становятся главным врагом точных измерений.
Квантовые компьютеры и кубиты
Современные квантовые процессоры функционируют только при температурах, близких к абсолютному нулю. В таких условиях сверхпроводящие кубиты сохраняют когерентность достаточно долго для выполнения вычислений.
- Разбавленные холодильники обеспечивают охлаждение до 10-20 милликельвинов;
- Многоступенчатая конструкция криостата изолирует чувствительную электронику от внешних вибраций и электромагнитных помех;
- Системы фильтрации сигналов предотвращают проникновение теплового шума по линиям управления.
Стабильность температурного режима здесь важнее абсолютного значения холода. Даже микроскопические флуктуации могут разрушить квантовое состояние и сделать результаты эксперимента бесполезными.
Физика конденсированного состояния и спектроскопия
Изучение свойств новых материалов, включая высокотемпературные сверхпроводники и топологические изоляторы, невозможно без прецизионного контроля среды. Криогенные установки позволяют фиксировать фазовые переходы и измерять транспортные характеристики с высочайшей точностью.
В спектроскопических исследованиях охлаждение детекторов снижает их собственный шум, повышая отношение сигнал/шум на порядки:
- Инфракрасные и рентгеновские сенсоры работают эффективнее при глубоком охлаждении;
- Образцы помещаются в оптические криостаты с окнами из специальных материалов, прозрачных в нужном диапазоне;
- Магнитные поля, создаваемые сверхпроводящими соленоидами внутри камеры, позволяют изучать эффекты Зеемана и квантовый Холл.
Лабораторные комплексы такого класса часто являются уникальными установками, разработанными под конкретную научную задачу. Их надежность определяет темп открытий в области физики низких температур и квантовых технологий.
Техника безопасности при работе с криогенными жидкостями
Эксплуатация оборудования, работающего с экстремальным холодом, сопряжена с серьезными рисками для персонала и помещений. Игнорирование правил обращения с хладагентами может привести к тяжелым травмам или аварийным ситуациям, поэтому соблюдение регламентов является обязательным условием.
Защита от термических ожогов и удушья
Прямой контакт кожи с криогенной жидкостью вызывает мгновенное обморожение, сравнимое с термическим ожогом. Даже кратковременное воздействие приводит к некрозу тканей, поэтому использование средств индивидуальной защиты строго обязательно.
- Специальные перчатки и очки защищают открытые участки тела от брызг;
- При испарении азота или гелия объем газа увеличивается в сотни раз, что создает риск вытеснения кислорода из воздуха;
- Помещения должны быть оснащены датчиками концентрации кислорода и системой принудительной вентиляции.
Особую опасность представляет герметичное закрытие сосудов. Если жидкость попадает в трубку или клапан без возможности выхода пара, давление может разрушить металлические элементы конструкции за секунды.
Правила хранения и транспортировки
Безопасное обращение с хладагентами требует использования только сертифицированной тары. Обычные пластиковые или стеклянные емкости не выдерживают термического шока и мгновенно разрушаются.
Основные меры предосторожности включают:
- Перевозку сосудов исключительно в вертикальном положении с надежной фиксацией;
- Запрет на хранение криогенов в непроветриваемых подвалах или лифтах;
- Наличие аварийного душа и фонтанчика для промывки глаз в непосредственной близости от места работы.
Регулярный инструктаж персонала и наличие четких алгоритмов действий при разливе жидкости минимизируют человеческий фактор. Ответственное отношение к вопросам безопасности превращает потенциально опасный процесс в рутинную и контролируемую операцию.
