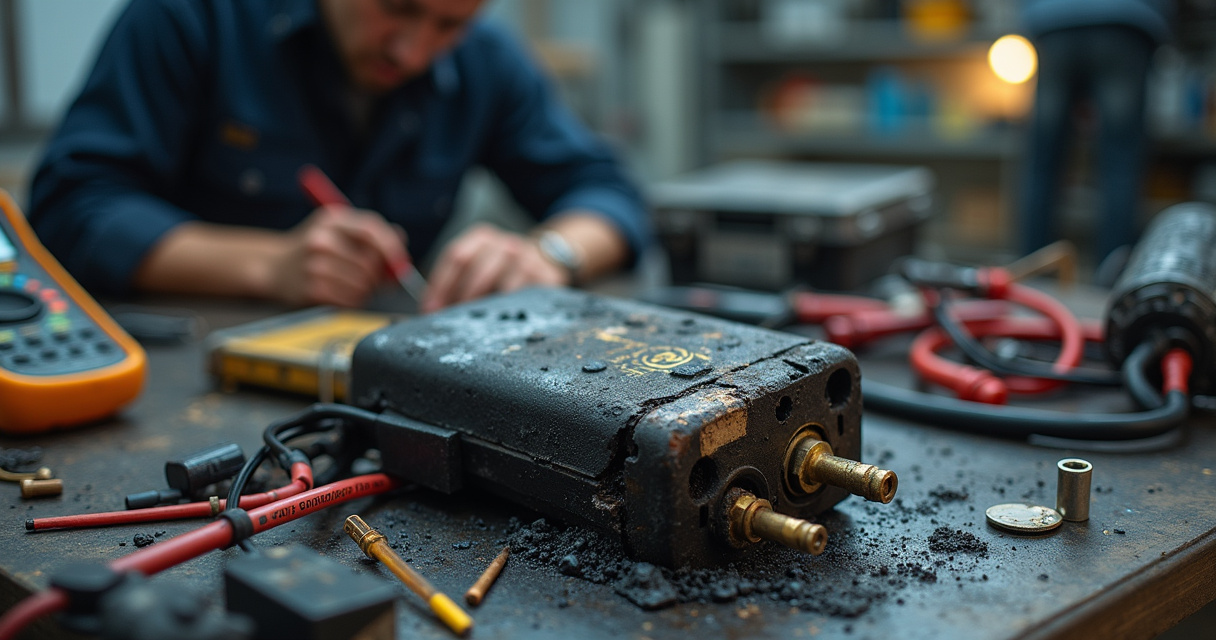

Сгоревший блок розжига проще всего опознать по трём симптомам: лампа вообще не зажигается (нет характерного щелчка и вспышки при подаче питания), фара включается через раз или гаснет через несколько секунд, либо свет мигает и «плавает» по яркости. Если переставить рабочую лампу и рабочий блок с другой стороны автомобиля, неисправность уйдёт вместе с блоком — это и есть окончательное подтверждение. Дополнительный признак — оплавленный или вздувшийся корпус, запах горелой изоляции, следы влаги внутри разъёма.
Почему блок вообще выходит из строя
Чтобы понять логику отказов, полезно знать, что делает устройство. Для розжига ксеноновой лампы требуется напряжение 20–30 тысяч вольт, при том что бортовая сеть автомобиля выдаёт всего 12 Вольт. После пробоя газового промежутка дуга поддерживается уже переменным током напряжением 80 Вольт. Такой перепад обеспечивает высоковольтный трансформатор и схема стабилизации — самые нагруженные узлы, которые и горят чаще всего.
Второй по частоте виновник — герметичность. Корпус прорезинен снаружи и внутри, но после снятия бампера, замены лампы или неаккуратной установки уплотнение нарушается, влага попадает на плату, и дальше идёт коррозия дорожек. Третья причина — работа на изношенной лампе: электроды выгорают, напряжение пробоя растёт, блок раз за разом отдаёт максимальный импульс и в итоге не выдерживает.
На каждую лампу нужен свой блок, в стандартном комплекте их два. Поэтому симметричная неисправность обеих фар почти всегда указывает не на блоки, а на питание, реле или проводку — вероятность одновременной смерти двух независимых устройств крайне мала.
Таблица: симптом и наиболее вероятная причина
| Что наблюдается | Вероятная причина | Проверка |
|---|---|---|
| Тишина при включении, лампа не даёт даже вспышки | Отказ блока или обрыв питания | Замерить питание на разъёме блока: должно быть около 12 В (13,5–14,5 В при работающем двигателе) |
| Щелчок есть, света нет | Пробит высоковольтный разъём или мёртвая лампа | Переставить заведомо рабочую лампу |
| Загорается и гаснет через 1–5 секунд | Сбой схемы стабилизации, блок не удерживает рабочие 80 В | Перестановка блока на другую сторону |
| Мигание, пульсация яркости | Просадка питания или деградация блока | Проверить массу и клеммы, затем поменять блок местами |
| Свет ушёл в розовый или фиолетовый оттенок | Выработала ресурс лампа, блок обычно исправен | Заменить лампу |
| Запаздывающий выход на яркость свыше 20–30 секунд | Старение лампы, реже — просевший блок (ориентир, зависит от модели) | Сравнить со второй фарой |
| Корпус вздут, есть запах гари, влага в разъёме | Внутреннее замыкание, блок под замену | Визуальный осмотр |
Порядок диагностики своими силами
Начинать стоит с предохранителя и разъёма — банальное окисление контактов даёт ровно ту же картину, что и сгоревший блок. Дальше замеряют напряжение на входном разъёме мультиметром при включённом ближнем свете. Нет питания — проблема в проводке или реле, а не в блоке.
Если питание в норме, применяют метод перестановки: блок с проблемной стороны меняют местами с исправным. Неисправность перешла на другую фару — блок мёртв, осталась на месте — виновата лампа или высоковольтный провод. Метод рабочий, но не универсальный: на некоторых автомобилях со штатным ксеноном блок интегрирован в фару, и без разборки корпуса перестановка невозможна.
Замерять высоковольтный выход мультиметром бесполезно и опасно — прибор такие импульсы не считывает, а разряд для человека ощутим. Проверка проводится только заменой.
Что учесть при подборе замены
Поколений блоков всего пять, реально на рынке живут 4-е и 5-е. Четвёртое имеет толстый корпус и разжигает лампу примерно вдвое медленнее, зато считается надёжнее и переносит перепады бортового напряжения спокойнее. Пятое — компактнее и дороже, ставится в основном на мотоциклы и скутеры, где решает габарит.
Важен и цоколь. Нештатные блоки работают с лампами H1, H3, H4, H7, H8, H9, H11, H27, HB3, HB4, HB5, HIR2, PSX24W, штатные — с D1S, D2S, D3S, D4S, D5S, D8S, D1R, D2R, D3R, D4R. У серии D1 и D3 модуль зажигания встроен в цоколь лампы, поэтому там неисправность иногда лежит именно в лампе, а не в блоке. Подробнее о характеристиках и совместимости можно узнать в специализированных интернет-магазинах автосвета, где представлены Ксеноновые блоки для ламп разных поколений.
Менять блок логично парой, если оба отработали одинаковый срок: разный возраст электроники даёт заметную разницу в оттенке и времени выхода на рабочую яркость. Перед установкой нового устройства проверьте состояние ламп — работа исправного блока на выгоревшей лампе быстро повторит поломку. И проследите за герметичностью разъёмов: именно вода, а не электрическая перегрузка, губит большинство блоков.
